使用VSCode插件EmbeddedIDE原生开发STM32

下载STM32软件包

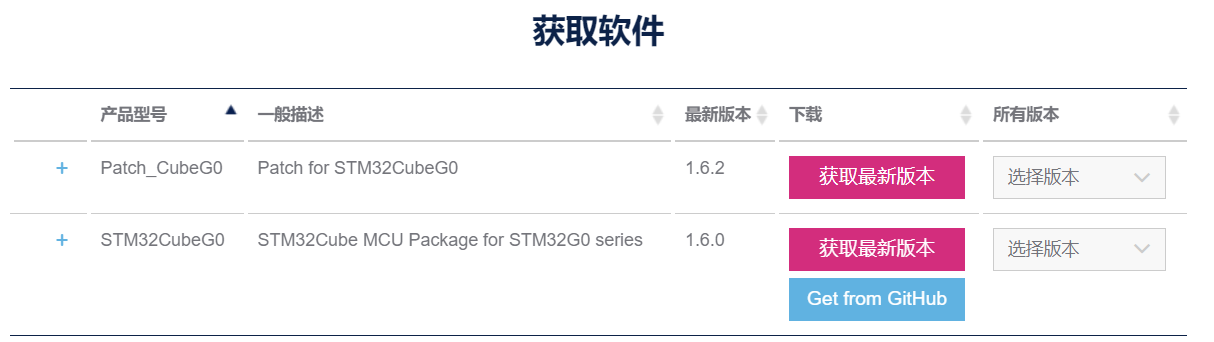

首先在ST官网依次点击工具与软件，嵌入式软件，STM32嵌入式软件，STM32Cube MCU和MPU包，选择你所用的MCU产品系列，进入详情页面下载。这里需要注意的是小版本更新是单独作为补丁包发布的，以G0系列为例，目前最新版本是1.6.2，那么你需要下载1.6.0的大包和1.6.2的补丁包。

下载后，先解压大版本的包，再解压小版本的补丁包，将大版本的文件覆盖。

STM32软件包内容概略

解压完成后可以看到里面有很多内容，根目录下是一些说明文件及发布信息，还有若干文件夹。

• Documentation文件夹里有上手指南，可以作为参考。
• Drivers就是我们需要的软件包内容，包含HAL库及CMSIS库。
• Middlewares是中间件，如USB、RTOS等，
• Projects是针对ST官方开发板适配的示例工程文件，也有各个IDE项目模板可直接复用。
• Utilities是一些实用工具，目前ST似乎会把IDE的一些开发包也帮你打包好了，也可以在Keil里面的包管理页面直接下载。

Drivers文件夹里面有BSP，CMSIS，HAL库。

• BSP是适配ST官方开发板的板级支持包，一般不需要。
• CMSIS是Arm内核相关的软件包。
• xxx_HAL_Driver就是我们需要的HAL库了。

新建项目文件夹

首先建立项目内的文件夹层级，以下为我使用的项目结构：

• 项目名/Driver：此处存放驱动包代码，包括CMSIS库，HAL库，以及自己开发的驱动隔离层HDL（Hardware Driver Layer）与基础代码库EFL（Embedded Foundation Library）
• 项目名/Middleware：此处存放中间件代码，包括自建的和第三方的，自建的如板级模块支持、一些底层无关的功能模块，第三方文件夹可以放功能模块、RTOS等内容。分别命名为Device、Module和ThirdParty。
• 项目名/User：此处存放算法层以及应用层代码。
• 项目名/Project：此处存放不同IDE的工程文件夹，比如我会使用EIDE进行开发，需要调试时使用Keil调试（EIDE可以生成Keil工程文件），EIDE和Keil放在独立文件夹中。
• 项目名/：根目录下存放说明文档等文件。

复制软件包文件

将CMSIS和STM32xxxx_HAL_Driver复制到项目名/Driver下，并进行裁剪。

CMSIS文件夹里有多个文件夹：

• docs是帮助文档，打开index.html即可查看。
• Core和Core_A分别是Cortex-M和Cortex-A系列的Arm内核头文件和相关模板，我们不需要这两个文件夹，而是直接使用Include文件夹即可，如果了解得深的话可以对Include文件夹中进行精简。此文件夹必选。
• Device是ST添加的适配不同STM32系列的头文件，Device/ST/STM32xxxx/下的Include和Source必须复制，Source里面从Template文件夹中选择你所用编译器的启动汇编文件，以及system_stm32xxxx.c，复制到Template外面，然后将Template文件夹删除。此文件夹必选。
• DSP是用于数字信号处理的软件包，提供了一系列数字处理相关的函数，针对不同的内核会有不同的实现，如在Cortex-M0+中会使用朴素实现，而在支持浮点运算指令及MAC指令的Cortex-M4中会使用支持的指令实现。我们需要复制Include和Lib文件夹，部分软件包可能将Lib文件夹放在外面，其他的文件夹为帮助说明文件、模板文件、示例工程、实现源文件。其中Lib文件夹中需要根据你所用的编译器和字节序选择相应的静态链接库，或者也可复制Source文件夹自己编译。此文件夹可选。
• NN是用于神经网络训练的支持软件包，此文件夹可选。
• RTOS和RTOS2是支持实时操作系统的相关模板文件，具体区别参考帮助文档，此文件夹可选。

STM32xxxx_HAL_Driver下也有多个文件夹，复制Inc和Src文件夹，以及xxx_User_Manual帮助文件。

• Inc文件夹中有2个名字带Template的文件，stm32_assert_template.h和stm32g0xx_hal_conf_template.h，用于断言和库配置，将template后缀删掉（文件中的template注释也可删除），然后复制到项目名/User下。
• Src文件夹中有4个名字带Template的文件，都可以删除。

最后还有一个内核中断的实现文件stm32xxxx_it.c，可以自己写，也可以从前面说的Projects文件夹中的模板工程里面复制。

新建EIDE工程

点击新建项目-空项目-Cortex-M项目，输入项目名，选择保存位置为项目名/Project，完成后将VSCode关闭，将生成的文件夹改名为EIDE。文件夹中的.code-workspace文件就是EIDE的工程文件。

这里推荐先阅读下EIDE的官方文档。

项目资源

将Driver、Middleware和User添加为普通文件夹，如果复制了DSP的静态链接库的话，添加一个虚拟文件夹Lib，并添加对应的静态链接库文件。

构建配置

点击EIDE面板中的构建配置右边的箭头，选择你使用的编译器，编译器路径需要在VSCode插件设置中指定，这里选择AC6。

构建配置菜单下的CPU类型选择相应的内核，我使用的是STM32G0系列，这里选择Cortex-M0+。

RAM/FLASH布局中根据你所用的具体型号配置，RAM和ROM的起始地址在数据手册/参考手册中可以查到，一般RAM是0x20000000，ROM是0x08000000。然后RAM和ROM的大小也是根据你的具体型号配置。配置后点击Save保存。

构建器选项用于配置编译器选项，C/C++编译器界面，勾选One ELF Section per Function、Plain Char is Signed和enum/wchar is short type。全局编译选项可以增加-fno-exceptions，用于禁止C++异常。其他选项不动，点击保存。

烧录配置

根据你所用的下载器选择即可。

C/C++属性

包含目录增加：

• ../../User
• ../../Driver
• ../../Driver/CMSIS/DSP/Include（可选）
• ../../Driver/CMSIS/Device/ST/STM32xxxx/Include
• ../../Driver/CMSIS/Include
• ../../Driver/STM32xxxx_HAL_Driver/Inc
• ../../Middleware

预处理器定义增加：

• USE_FULL_ASSERT
• USE_HAL_DRIVER
• DEBUG
• STM32G070xx（根据你所用型号，这个定义可以在CMSIS/Deivce/ST/STM32xxxx/Include/stm32xxxx.h中找到）

项目目标

项目目标（Target）用于存放不同的项目配置，默认为Debug，我们再新建一个Release的配置。右键EIDE面板中的项目名称，点切换目标，然后点+号，输入Release回车。

在Release配置下，将C/C++属性-预处理器定义中的DEBUG和USE_FULL_ASSERT删除，将构建配置-构建器选项中，C/C++编译器界面下，勾选Link Time OPtimization(LTO)，代码优化级别选择level-3或level-balanced。

完成

现在就可以使用VSCOde+EIDE开发STM32了，编译的快捷键是F7，烧录的快捷键是Ctrl+Alt+D。对EIDE面板项目名右键可以导出Keil项目，将其放到项目名/Project/Keil下，第一次打开需要设置相应的项目配置，调试时可以使用Keil，或者使用VSCode也可以调试，具体参考EIDE官方文档。

如何切换项目至其他型号

此项目可以作为模板使用，如果是不同系列的芯片，需要按照上述步骤导入一遍，如果是同系列的不同型号芯片，按照下列步骤执行：

1. 更改工程名称
2. 更改预处理器定义中的型号宏定义（如STM32G070xx），该宏定义可在CMSIS/Deivce/ST/STM32xxxx/Include/stm32xxxx.h中找到
3. 把CMSIS/Deivce/ST/STM32xxxx/Source/下的启动文件(.s)更改为对应型号文件
4. 根据芯片规格配置正确的RAM和ROM大小
5. 修改代码中关于时钟树的配置
